武漢天康儀表有限公司從事溫度儀表的研發生產與銷售15年，擁有先進的生產設備有優良的技術團隊。從業多年，深受海內外客戶好評，經驗豐富的熱電偶廠家，生產各類型高品質熱電偶：K型熱電偶、S型熱電偶、B型熱電偶、J型熱電偶、E型熱電偶、N型熱電偶、鎧裝熱電偶、耐磨熱電偶、防爆熱電偶、裝配式熱電偶、高溫?zé)犭娕肌⑻沾蔁犭娕?、鉑銠熱電偶、螺釘熱電偶、壓簧熱電偶等等，接受定制，來圖生產，廠家直銷，保質保量。下面跟大家一起簡單快捷的了解一下熱電偶的相關知識：
熱電偶（thermocouple）是溫度測量?jī)x表中常用的測溫元件，它直接測量溫度，并把溫度信號轉換成熱電動勢信號，通過電氣儀表（二次儀表）轉換成被測介質的溫度。各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要部分組成，通常和顯示儀表、記錄儀表及電子調節器配套使用。
熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應(Seebeck effect）。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系，制成熱電偶分度表；分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。
在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量?jī)x表，測得熱電動勢后，即可知道被測介質的溫度。熱電偶測量溫度時要求其冷端（測量端為熱端，通過引線與測量電路連接的端稱為冷端）的溫度保持不變，其熱電勢大小才與測量溫度呈一定的比例關系。若測量時，冷端的（環境）溫度變化，將嚴重影響測量的準確性。在冷端采取一定措施補償由于冷端溫度變化造成的影響稱為熱電偶的冷端補償正常。與測量?jī)x表連接用專用補償導線。
熱電偶冷端補償計算方法：
從毫伏到溫度：測量冷端溫度，換算為對應毫伏值，與熱電偶的毫伏值相加，換算出溫度；
從溫度到毫伏：測量出實際溫度與冷端溫度，分別換算為毫伏值，相減後得出毫伏值，即得溫度。
-
測溫條件 （熱電偶廠家 武漢天康儀表有限公司提供）
是一種感溫元件，是一種一次儀表，熱電偶直接丈量溫度。由2種不同成分材質的導體組成的閉合回路，由于材質不同，不同的電子密度產生電子擴散，穩定均衡后就產生 了電勢。當兩端存在梯度溫度時，回路中就會有電流產生，產生熱電動勢，溫度差越大，電流就會越大。測得熱電動勢之后即可曉得溫度值。熱電偶實際上是一種能量轉換器，可將熱能轉換成電能。
熱電偶的技術優勢：熱電偶測溫范圍寬，性能比擬穩定；丈量精度高，熱電偶與被測對象直接接觸，不受中間介質的影響；熱響應時間快，熱電偶對溫度變化反響靈活；丈量范圍 大，熱電偶從-40~+ 1600℃ 均可連續測溫；熱電偶性能牢靠， 機械強度好。運用壽命長，裝置便當。
電偶必需是由兩種性質不同但契合一定要求的導體（或半導體）材料構成回路。熱電偶丈量端和參考端之間必需有溫差。
將兩種不同資料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因此在回路中構成一個大小的電流,這 種現象稱為熱電效應。熱電偶就是應用這一效應來工作的。
-
主要特點 （熱電偶廠家 武漢天康儀表有限公司提供）
1、裝配簡單,更換方便；
2、壓簧式感溫元件，抗震性能好；
3、測量精度高；
4、測量范圍大（－200℃～1300℃，特殊情況下－270℃～2800℃）；
5、熱響應時間快；
6、機械強度高，耐壓性能好；
7、耐高溫可達2800度；
8、使用壽命長。
四、結構要求
熱電偶的結構形式為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：
1、組成熱電偶的兩個熱電極的焊接必須牢固；
2、兩個熱電極彼此之間應很好地絕緣，以防短路；
3、補償導線與熱電偶自由端的連接要方便可靠；
4、保護套管應能保證熱電極與有害介質充分隔離。
五、工作原理 （熱電偶廠家 武漢天康儀表有限公司提供）
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當兩個接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1、熱電偶的熱電勢是熱電偶工作端的兩端溫度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2、熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3、當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路，如圖所示。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢，因而在回路中形成一個大小的電流。熱電偶就是利用這一效應來工作的。
六、常見種類 （熱電偶廠家 武漢天康儀表有限公司提供）
常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所謂標準熱電偶是指國家標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準化熱電偶中國從1988年1月1日起，熱電偶和熱電阻全部按IEC國際標準生產，并指定S、B、E、K、R、J、T七種標準化熱電偶為中國統一設計型熱電偶。
|
熱電偶分度號
|
熱電極材料
|
|
正極
|
負極
|
|
S
|
鉑銠 10
|
純鉑
|
|
R
|
鉑銠 13
|
純鉑
|
|
B
|
鉑銠 30
|
鉑銠 6
|
|
K
|
鎳鉻
|
鎳硅
|
|
T
|
純銅
|
銅鎳
|
|
J
|
鐵
|
銅鎳
|
|
N
|
鎳鉻硅
|
鎳硅
|
|
E
|
鎳鉻
|
銅鎳
|
從理論上講，任何兩種不同導體（或半導體）都可以配制成熱電偶，但是作為實用的測溫元件，對它的要求是多方面的。為了保證工程技術中的可靠性，以及足夠的測量精度，并不是所有材料都能組成熱電偶，一般對熱電偶的電極材料，基本要求是：
1、在測溫范圍內，熱電性質穩定，不隨時間而變化，有足夠的物理化學穩定性，不易氧化或腐蝕；
2、電阻溫度系數小，導電率高，比熱小；
3、測溫中產生熱電勢要大，并且熱電勢與溫度之間呈線性或接近線性的單值函數關系；
4、材料復制性好，機械強度高，制造工藝簡單，價格便宜。
七、主要分類 （熱電偶廠家 武漢天康儀表有限公司提供）
1、按固定裝置型式分類

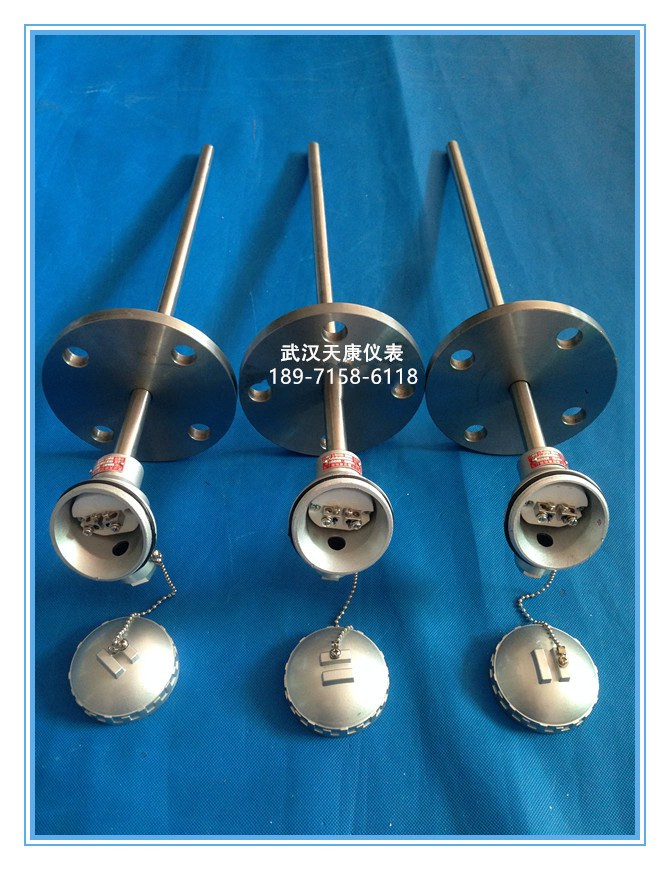

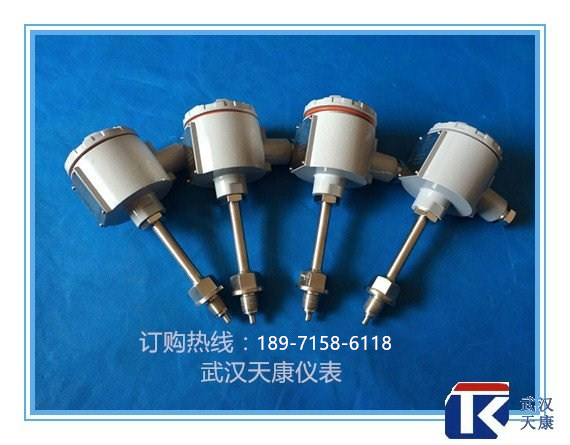

熱電偶作為主要測溫手段，用途十分廣泛，因而對固定裝置和技術性能有多種要求，因此熱電偶的固定裝置分為六種：無固定裝置式、螺紋式、固定法蘭式、活動法蘭式、活動法蘭角尺形式、錐形保護管式六種。
2、按裝配及結構方式分類

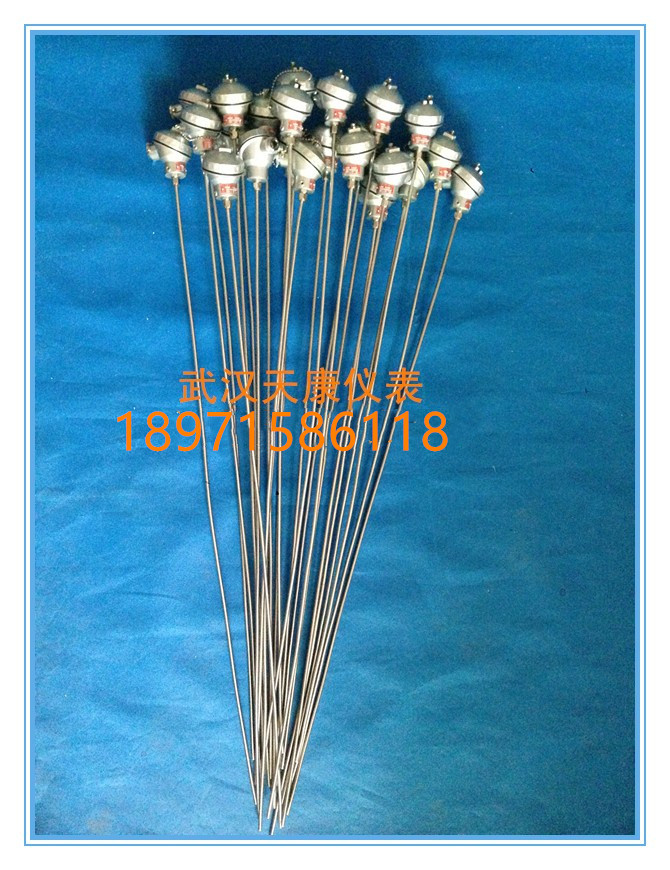

根據熱電偶的性能結構方式可分為：可拆卸式熱電偶、隔爆式熱電偶、鎧裝熱電偶和壓彈簧固定式熱電偶等特殊用途的熱電偶。
3、也可按照產品本身特點分類

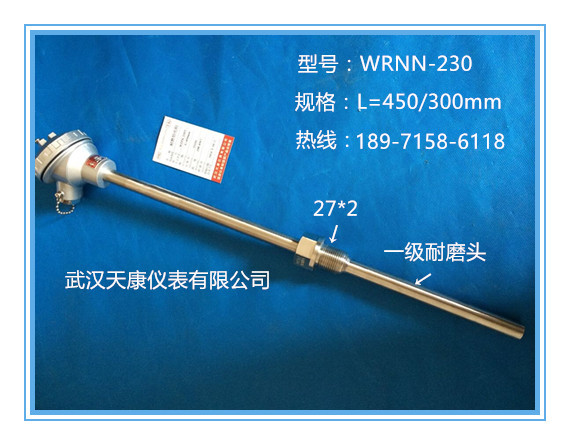

按照產品本身特點分類為：K型熱電偶、S型熱電偶、B型熱電偶、J型熱電偶、E型熱電偶、N型熱電偶、鎧裝熱電偶、耐磨熱電偶、防爆熱電偶、裝配式熱電偶、高溫?zé)犭娕?、陶瓷熱電偶、鉑銠熱電偶、螺釘熱電偶、壓簧熱電偶等等
八、故障處理
熱電偶輸入產生故障判別法：
按照儀表接線圖進行正確接線通電后，儀表先是顯示儀表的熱電偶分度號，
接著顯示儀表量程范圍，再測儀表下排的數碼管顯示設定溫度，儀表上排數碼管顯示測量溫度。若儀表上排數碼管顯示不是發熱體的溫度，而顯示“OVER”、“0000”或“000”等狀況，說明儀表輸入部位產生故障，應作如下試驗：
1）把熱電偶從儀表熱電偶輸入端拆下，再用任何一根導線把儀表熱電偶輸入端短路。通電時，儀表上排數碼管顯示值約為室溫時，說明熱電偶內部連線開路，應更換同類型熱電偶。若還是以上所說的狀況，說明儀表在運輸過程中，儀表的輸入端被損壞，要調換儀表。
2）把上述故障儀表的熱電偶拆去，換用旁邊運行正常的同種分度號儀表上接入的熱電偶，通電后，原故障儀表上排數碼管顯示發熱體溫度時，說明熱電偶連線開路，更換同類型熱電偶。
3）把有故障的熱電偶從儀表上拆下來，用萬用表放在測量歐姆（R）*1檔，用萬用表兩表棒去測熱電偶兩端，若萬用表上顯示的電阻值很大，說明熱電偶內部連接開路，更換同類型熱電偶。否則有一定阻值，說明儀表輸入端有問題，應更換儀表。
4）按照儀表接線圖接線正確，若儀表通電后，儀表上排數碼管顯示有負值等現象，說明接入儀表的熱電偶“+”與“—”接錯而造成的。只要重新調換一下即可。
5）接線正確儀表在運行時，儀表上排數碼管顯示的溫度與實際測量的溫度相差40度~70度。甚至相差更大，說明儀表的分度號與熱電偶的分度號搞錯。按熱電偶分度號B、S、K、E等熱電偶的溫度與毫伏（MV）值的對應關系來看，同樣溫度的情況下，產生的毫伏值（MV）B分度號最小，S分度號次小，K分度號較大，E分度號最大，按照此原理來判別。
常見故障分析及處理
常見故障分析及處理： （熱電偶廠家 武漢天康儀表有限公司提供）
|
故障現象
|
可能原因
|
處理方法
|
|
熱電勢比實際值小（顯示儀表指示值偏低）
|
熱電極短路
|
如潮濕所致，則進行干燥；如絕緣子損壞，則更換絕緣子
|
|
熱電偶的接線柱處積灰，造成短路
|
清掃積灰
|
|
補償導線線間短路
|
找出短路點，加強絕緣或更換補償導線
|
|
熱電偶熱電極變質
|
在長度允許的發問下，剪去變質段重新焊接，或更換新熱電偶
|
|
補償導線與熱電偶極性接反
|
重新接正確
|
|
補償導線與熱電偶不配套
|
更換相配套的補償導線
|
|
熱電偶安裝位置不錄或插入深度不符合要求
|
重新按規定安裝
|
|
熱電偶冷端溫度補償不符合要求
|
調整冷端補償器
|
|
熱電偶與顯示儀表不配套
|
更換熱電偶或顯示儀表使之相配套
|
|
熱電勢比實際值大（顯示儀表指示值偏高）
|
顯示儀表與熱電偶不配套
|
更換熱電偶使之相配套
|
|
熱電偶與補償導線不配套
|
更換補償導線使之相配套
|
|
有直流干擾信號進入
|
排除直流干擾
|
|
熱電勢輸出不穩定
|
熱電偶接線柱與熱電極接觸不良
|
將接線柱螺絲擰緊
|
|
熱電偶測量線路絕緣破損，引起斷續短路或接地
|
找出故障點，修復絕緣
|
|
熱電偶安裝不牢或外部震動
|
緊固熱電偶，消除震動或采取減震措施
|
|
熱電極將斷未斷
|
修復或更換熱電偶
|
|
外界干擾（交流漏電，電磁場感應等）
|
查出干擾源，采用屏蔽措施
|
|
熱電偶熱電勢誤差大
|
熱電極變質
|
更換熱電極
|
|
熱電偶安裝位置不當
|
改變安裝位置
|
|
保護管表面積灰
|
清除積灰
|
大家如果對熱電偶（K型熱電偶、S型熱電偶、B型熱電偶、J型熱電偶、E型熱電偶、N型熱電偶、鎧裝熱電偶、耐磨熱電偶、防爆熱電偶、裝配式熱電偶、高溫?zé)犭娕?、陶瓷熱電偶?a href="http://www.all4websites.com/index.html" target="_blank">鉑銠熱電偶、螺釘熱電偶、壓簧熱電偶等等）、熱電偶廠家有相關的疑問或采購意向，可聯系本公司業務人員，我們會給您提供相關解答和報價，謝謝，順祝商祺！
